創新技術

抗氧化劑
用於 TPU 合成和薄膜應用的先進熱穩定劑 ─ Revonox® U-5068L
Revonox® U-5068L 不會造成煙氣變色,在TPU薄膜應用中,U-5068L可以有效抑制晶點生成,是常規抗氧化無法提供的性能。U-5068L 適用於聚醚、聚酯,或其他改性TPU系統


簡介

Revonox® U-5068L (U-5068L)是奇鈦專為聚氨酯彈性體(TPU) 開發的功能性復配熱安定劑系統。 U-5068L 是一個多功能的熱穩定劑,在熱塑性聚氨酯彈性體合成過程中,提供必要的優異初始色,且能有效改善烘箱熱老化黃變(圖1)。在物性控制上,U-5068L 不會造成水解性問題,在濕度95% / 溫度80℃ / 168小時的水解測試中,依然維持80% 以上的抗張強度維持率 (圖3)。

此外,U-5068L不會造成煙氣變色,在TPU薄膜應用中,U-5068L可以有效抑制晶點生成,是常規抗氧化無法提供的性能。U-5068L 適用於聚醚、聚酯,或其他改性TPU系統。於合成階段添加,建議添加量為0.3-0.5%;對於有烘箱熟成或長時間熱烘烤要求的應用,建議添加量為0.5-1.0%。



 Revonox® U-5068L 性能優勢

  1. 極低初始色
  2. 優異的顏色與物性控制
  3. 抑制晶點生成
  4. 不影響耐水解性
  5. 不造成煙氣變色


表現數據

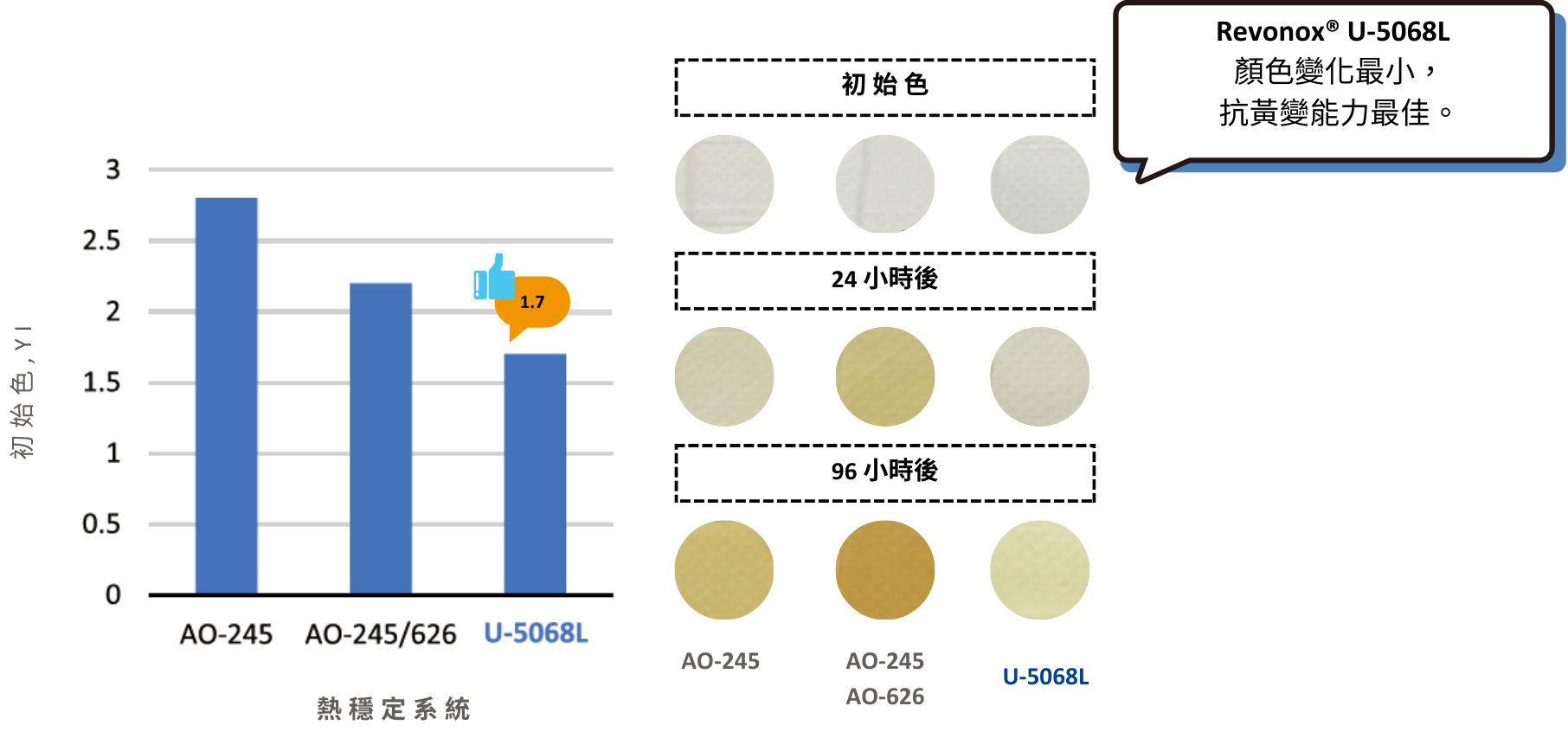

A. 出色的初始顏色和耐熱黃變性能

Initial Color and Thermal Yellowing Resistance

條件:

  1. 聚酯 TPU
  2. 抗氧化劑添加量: 0.4%,AO-245/626 比例= 1/1
  3. AO-245 = CAS# 36443-68-2, AO-626 = CAS# 26741-53-7
  4. 熱老化: 120℃, 96 小時

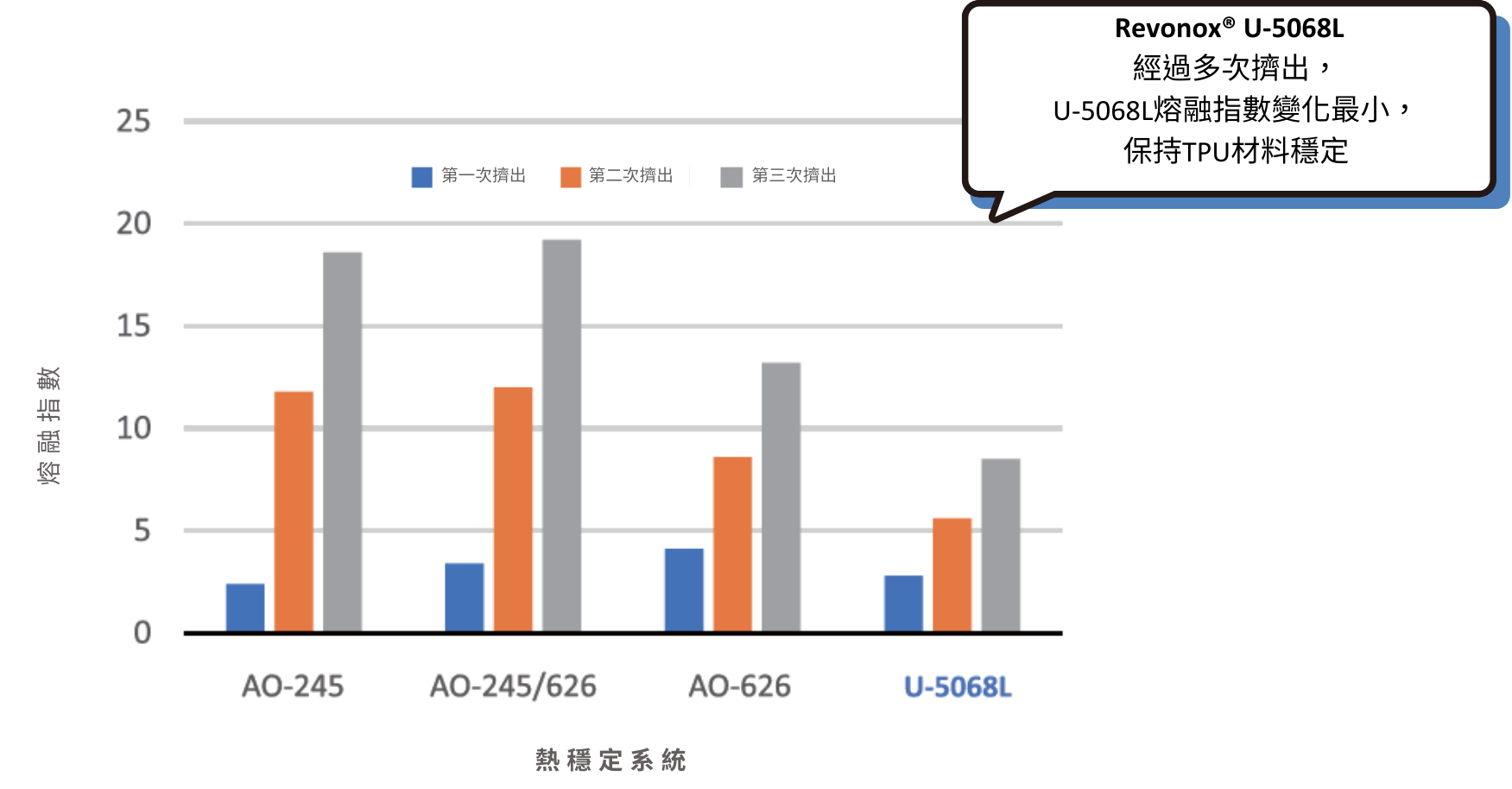

b. 在多次擠出過程中出色的MFI控制

Excellent MFI Control

條件:

  1. 聚酯 TPU
  2. 抗氧化劑添加量: 0.4%,AO-245/626 比例= 1/1
  3. 1.5mm 熱壓板 (200℃ 20kgf/cm² 5分鐘),ASTM D412



c. 良好的耐水解稳定性



















條件:

  1. 聚酯 TPU
  2. 抗氧化劑添加量: 0.4%
感想與評論
留下您的評論...



關閉

建議您使用以下瀏覽器觀看本網站,
以獲得最佳瀏覽效果。

要下載瀏覽器,請直接點擊以下:
