Revonox® 608：為聚合物解決熱降解、變色與黑點的抗氧化方案

聚合物加工的三大挑戰：熱、氧化與水解

在聚合物的實際生產現場，最常見、也是最具成本壓力的挑戰，往往不是單一因素造成，而是熱、氧氣與水分交互作用下的連鎖反應。當材料經歷擠出或射出成型時，高溫與高剪切條件會推動聚合鏈進入自動氧化循環，氫過氧化物在體系中快速累積，隨之而來的是顏色變深、黃變，甚至機械性能下降。即使更換不同等級的亞磷酸酯抗氧化劑，也常因耐熱不足或在高溫下揮發而失效，導致外觀與物性無法兼顧。

另一項經常讓品保與生產單位感到棘手的問題，是在潮濕或回潮條件下引發的水解作用。許多傳統亞磷酸酯在濕氣中會逐步分解，生成的副產物在聚合物內部聚集，最終形成黑點或凝膠缺陷。對透明件、薄膜或需要高表面品質的應用而言，黑點會造成明顯的斑點或顆粒；在加工過程中，凝膠則可能干擾熔體流動，引發擠出斷線、模頭堵塞或成型不良，影響產線穩定性與效率。更嚴重的是，黑點與凝膠本質上屬於結構不均勻區域，往往成為應力集中點。

在長期使用中，這些隱藏缺陷可能成為裂縫的起始位置，導致製品脆裂或壽命縮短。
除此之外，對餐廚家電、包裝與食品接觸材料製造商來說，添加劑遷移與法規合規性又是一層必須面對的壓力。如何同時滿足低遷移、REACH 規範與食品接觸法規，往往決定了配方能否快速通過客戶驗收與市場認證。

解決方案：Revonox® 608 以高磷密度與卓越耐熱，從源頭切斷聚合物降解

Revonox^® 608 屬於螺環亞磷酸酯抗氧化劑家族，以其高磷含量與顯著效率聞名；與一般螺環結構不同的是，其水解穩定性特別優異，能避免螺環結構常見的水解弱點，即使在潮濕環境中仍能穩定運行，顯著降低黑點與凝膠生成。

其化學名稱為雙（2,4-二異丙苯基）季戊四醇二亞磷酸酯，總磷含量高達7.3%（傳統亞磷酸酯多為 2–5%）。這代表在單位重量中提供更多活性反應位置，能更快速且徹底地清除聚合物降解過程中的氫過氧化物，於較低添加量下即展現卓越抗氧化效果。

卓越的熱穩定性與顏色保護

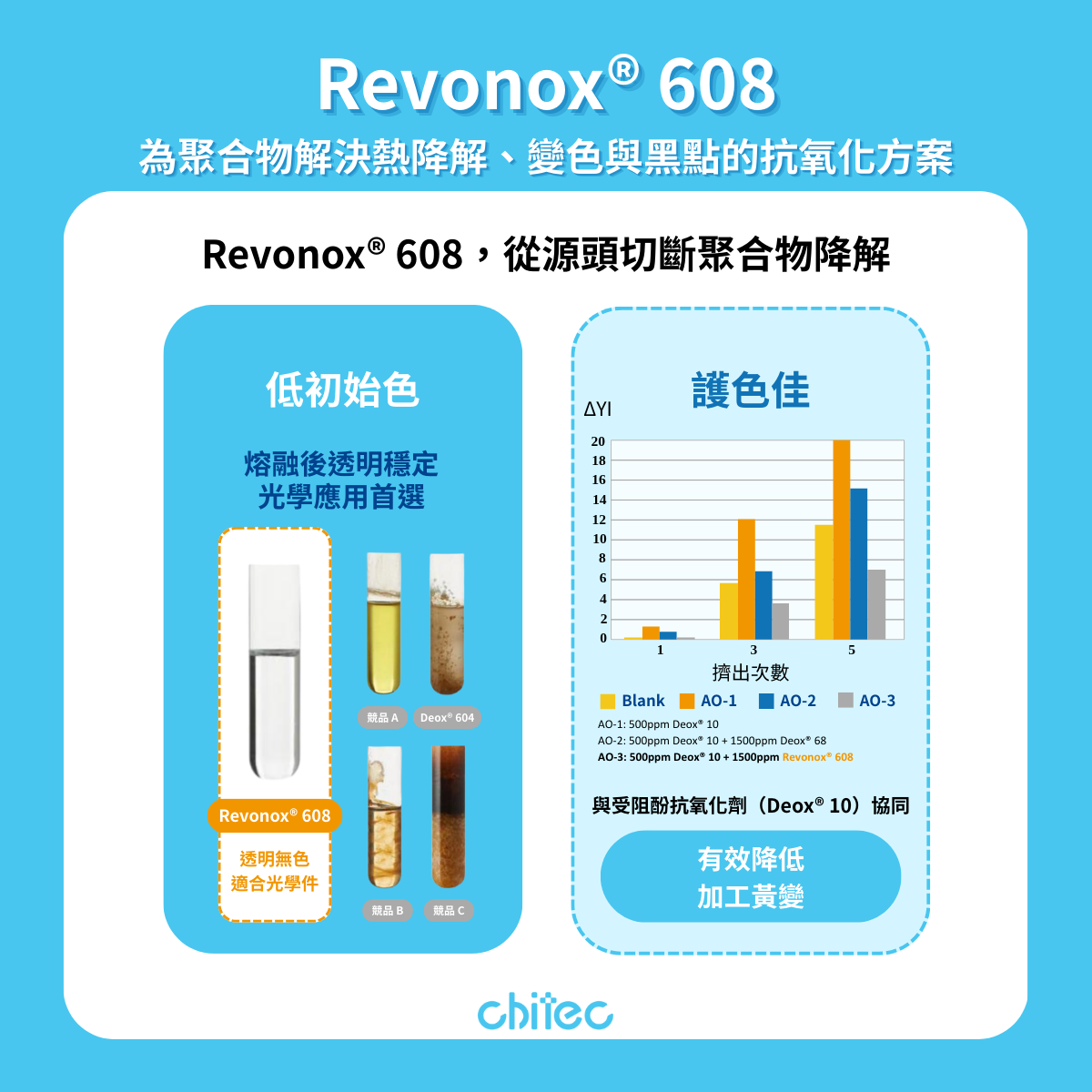

在顏色穩定性方面，Revonox^® 608 的優勢同樣明顯。上圖展示了 PET 在 280°C 高溫下經過 1、3、5 次擠出循環後的顏色變化（ΔYI）：
•   AO-1：僅含 500 ppm Deox^® 10，顏色變化快速增加，五次擠出後 ΔYI 接近 20，表現最差。
•   AO-2：加入 500 ppm Deox^® 10 + 1,500 ppm Deox^® 68，有一定改善，但五次擠出後仍顯著變黃，ΔYI 約為 15。
•   AO-3：500 ppm Deox^® 10 + 1,500 ppm Revonox^® 608 的組合表現最佳，即使多次擠出後，ΔYI 仍維持在 7 以下，顯示顏色穩定性明顯優於其他組合。
這項實驗結果證實，Revonox^® 608 在高溫循環下具備卓越的顏色保護能力，尤其適合需要多次加工或長滯留時間的高溫工程塑料體系，如 PET、PC 與尼龍。

在熱穩定性方面，Revonox^® 608 同樣展現市場領先的表現。其 10% 熱重損失溫度高達 383°C，遠高於一般亞磷酸酯的耐熱上限。在聚碳酸酯、聚酯與聚酰胺等高溫加工體系中，不僅能避免降解或揮發，還能確保熔體流動穩定與顏色一致性。

從工程塑料到通用樹脂：兼顧外觀、物性與製程穩定

在工程塑料領域，Revonox^® 608 對聚碳酸酯（含分支 PC）、聚酯、尼龍以及聚醚醯亞胺等材料展現出極佳的相容性。這些塑料的加工溫度往往高達 280~300°C 甚至更高，傳統亞磷酸酯在此條件下通常容易分解或揮發，導致抗氧化效能大幅下降。相比之下，Revonox^® 608 憑藉其卓越的熱穩定性與透明無色的低熔融顏色，即使在高剪切或長滯留時間的混煉環境中，仍能維持熔體流動與顏色的穩定性，顯著降低黃變、條紋及熔體波動等風險，為高外觀與高性能要求的應用提供可靠保障。
以 聚碳酸酯（PC） 為例，Revonox^® 608 在抗氧化效率測試中展現出優於競品的顏色穩定性。這一特點在高透明度光學元件、透明結構件，以及高端家電與汽車內裝等應用中格外關鍵。對製造商而言，這樣的差異不僅能確保產品品質與一致的外觀，更能直接轉化為市場競爭優勢與品牌價值。
在非工程塑料領域，如 PP、PVC、PS、POM、ABS 與 PMMA，Revonox^® 608 則能長期穩定材料的物理與機械性能，降低熱氧化導致的脆化。這對需要多次熔融再加工，或需通過長週期熱老化驗證的產品線尤其重要，因為能同時守住外觀、強度與韌性。

值得注意的是，Revonox^® 608 的熔點範圍介於 225–246°C。這對高溫工程塑料是一大優勢，代表它在混煉與成型過程中能保持結構與活性，不易分解或失效。然而，對於加工溫度偏低的聚合物（如多數聚乙烯與聚氨酯），則可能因熔融與分散不足而受限。如果您的產線以低溫聚烯烴為主，並希望進一步評估 Revonox^®608 的適用性，歡迎與奇鈦科技專業團隊聯繫，我們將協助您制定最適合的應用策略。
